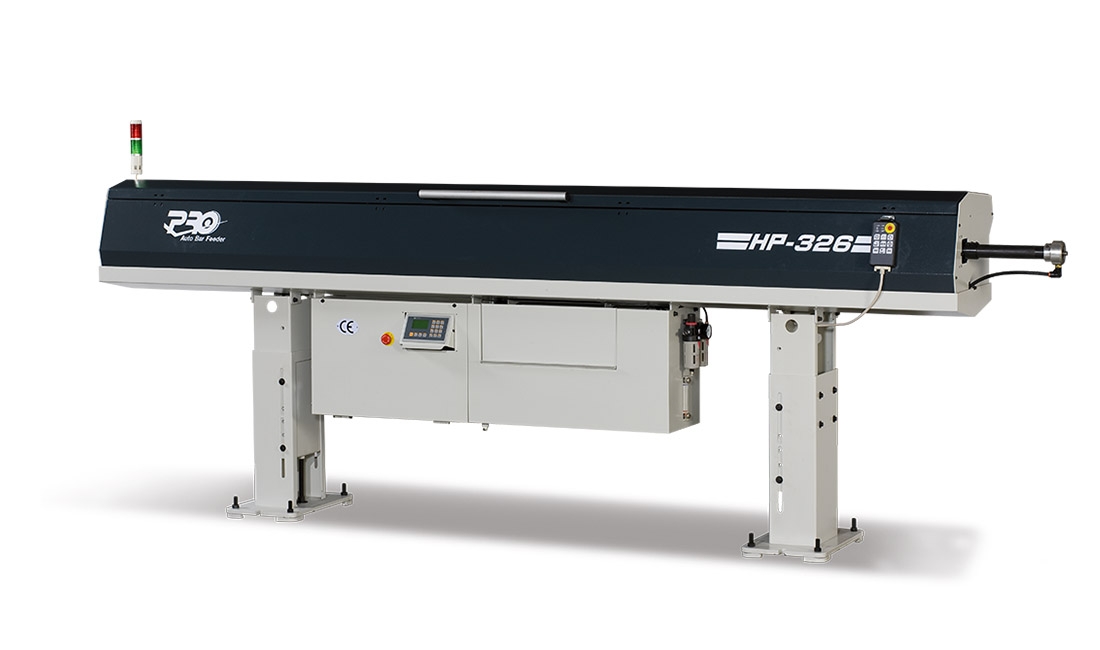

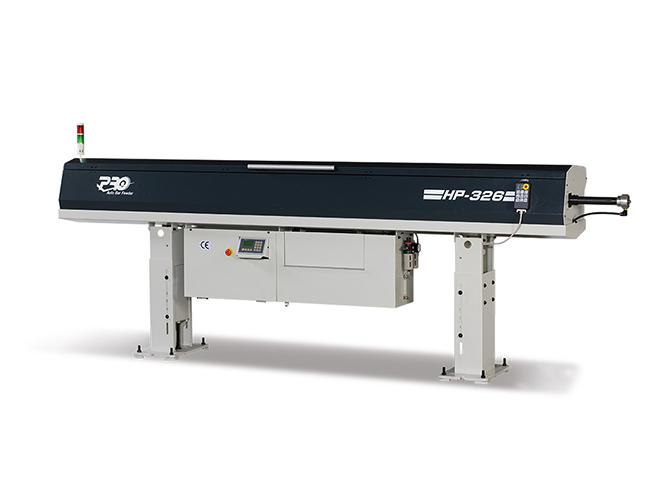

HP326

棒材直径ø 3.0mm~ø 26mm
油膜式,高转速,无噪音。
多项参数设定,异常检知,功能显示。
采AC伺服马达驱动。
采用PLC控制回路,稳定性高,操作简单。
采用高刚性结构,坚固耐用。
机械同步装置,适合走心式CNC车床,速度快,稳定性高。
快拆式胶管,更换快速、简易。

全国服务热线:0512-57938379

在线咨询

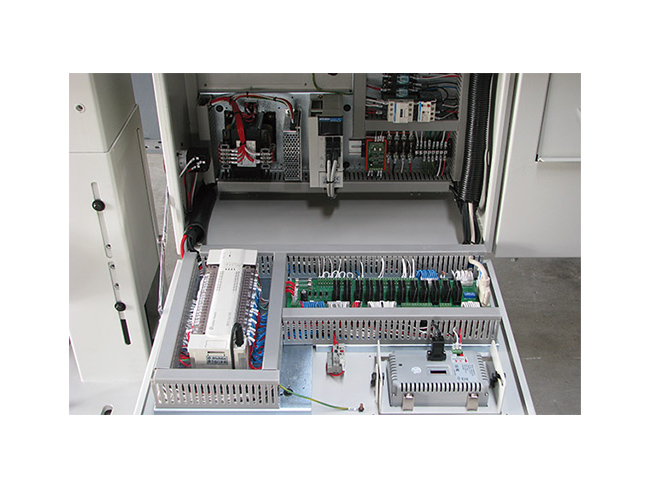

PLC控制系统

稳定性高、操作简单。

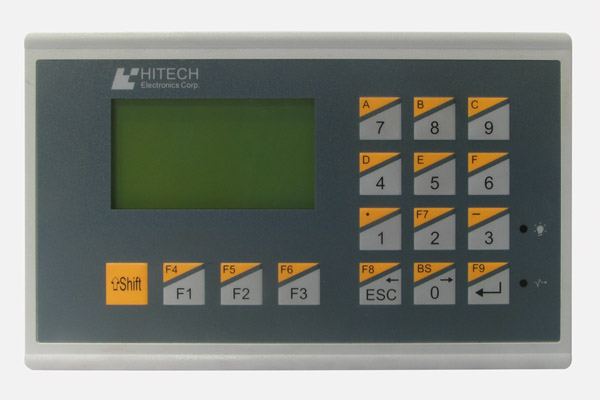

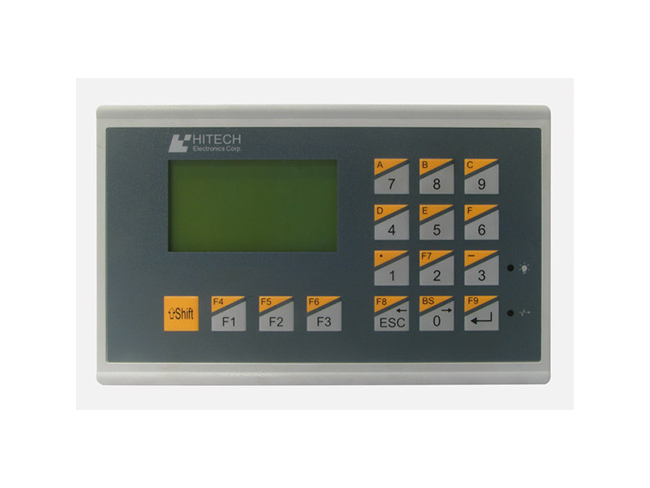

多国语文人机介面

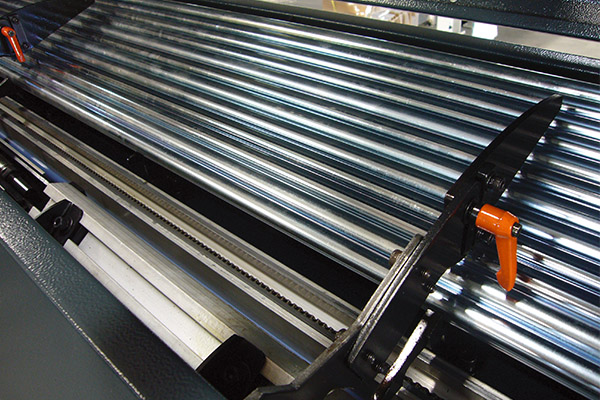

更换棒材,快速调整。

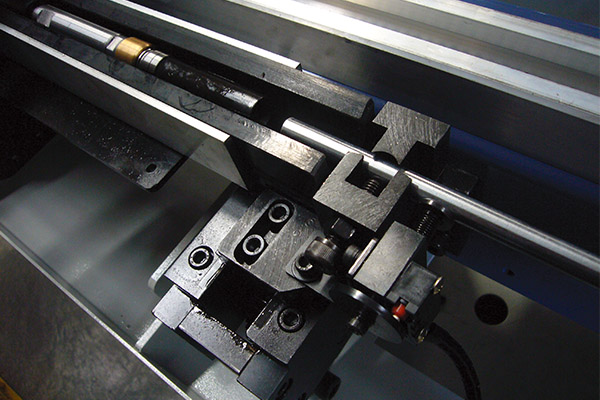

夹料机构免调整。

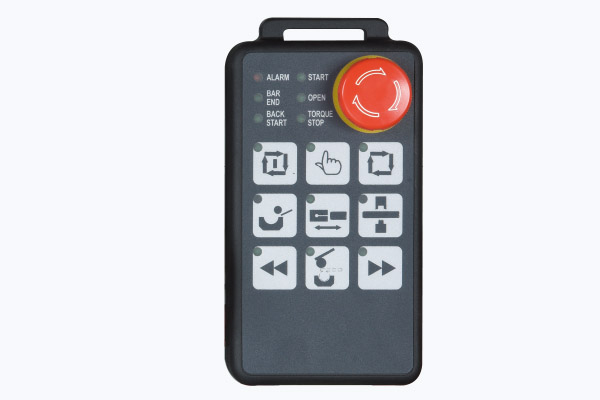

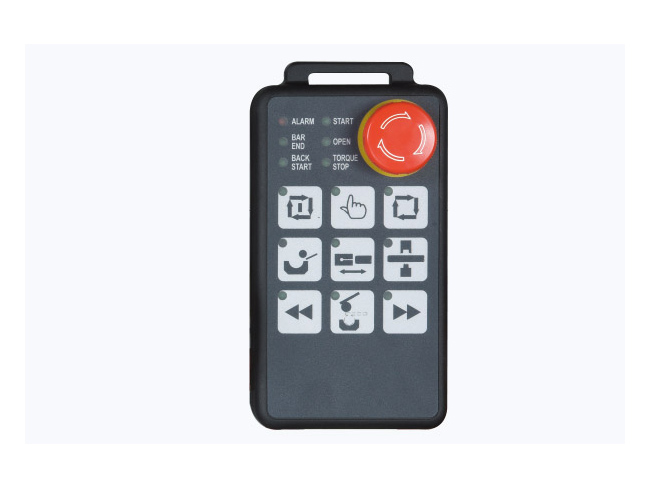

移动式手控盒操作容易。

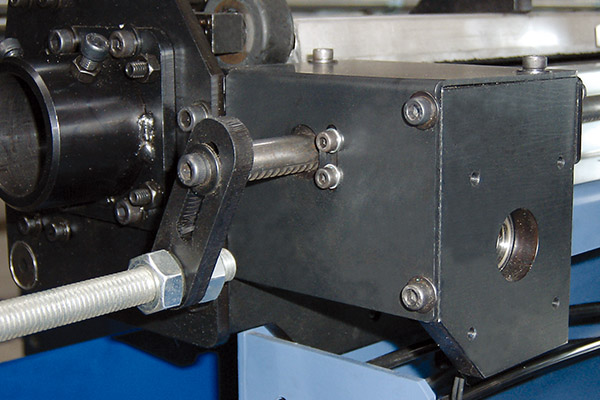

同步装置机构(选配)


与走心式车床主轴连结,适合细小棒材减少棒材弯曲。


前端防震


降低噪音、减少震动。




产品叙述


机型

HP-12

HP-16

HP-20

HP-23

HP-26

棒材直径

ø3~12mm

ø3~16mm

ø3~20mm

ø3~23mm

ø5~26mm

(1/8"-1/2")

(1/8"-5/8")

(1/8"-25/32")

(1/8"-7/8")

(3/16"-1")

ø4~11mm

ø4~14mm

ø4~17mm

ø4~19mm

ø4~21mm

(3/16"-7/16")

(3/16"-9/16")

(3/16"-11/16")

(3/4"-13/16")

(3/16"-13/16")

胶管尺寸

14

18

22

24

28

推杆直径

12

16

20

23

26

棒材容量

260mmø10mmx   26(bar)

260mm   ø10mm x 26(bar)

260mm   ø10mm x 26(bar)

260mm   ø10mm x 26(bar)

260mm   ø10mm x 26(bar)

气压供应

5-7kg/cm2

5-7kg/cm2

5-7kg/cm2

5-7kg/cm2

5-7kg/cm2

电源供应

3Phase   200~240VAC

3Phase   200~240VAC

3Phase   200~240VAC

3Phase   200~240VAC

3Phase   200~240VAC

5A   50/60HZ

5A   50/60HZ

5A   50/60HZ

5A   50/60HZ

5A   50/60HZ

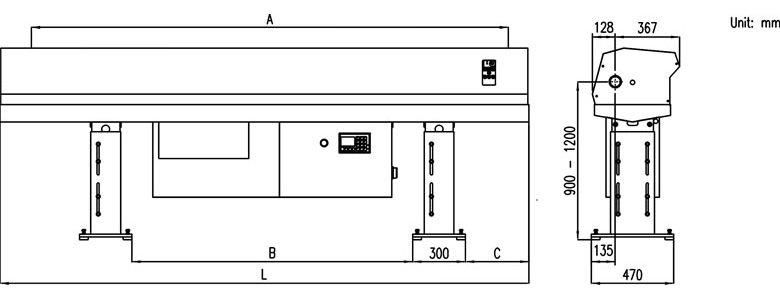

型号

22

27

32

37

L

2840

3340

3870

4370

A

2200

2700

3200

3700

B

1525

1740

1810

2178

C

342

452

452

583

重量

380kgs

450kg

520kg

600kg
