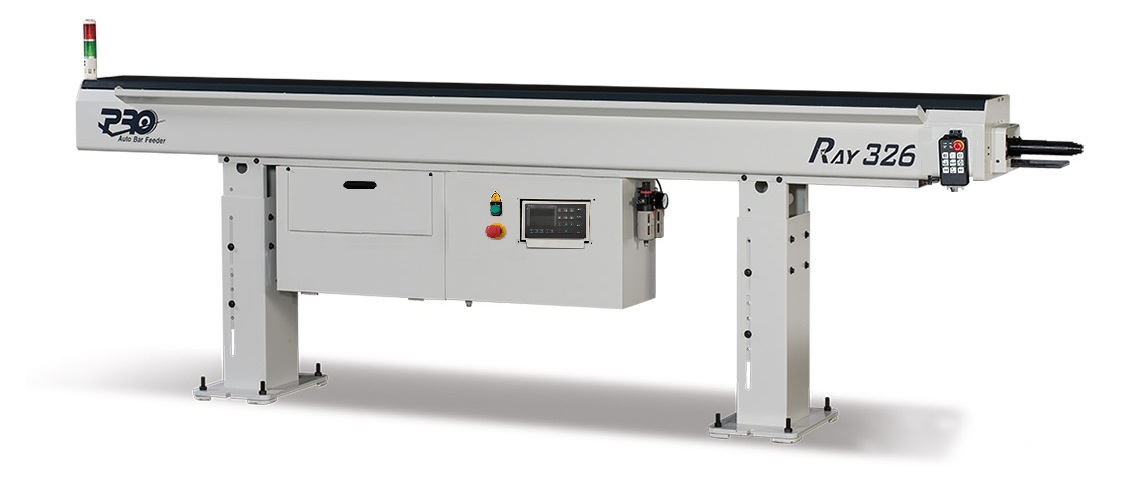

棒材直径ø 3.0mm~ø 26mm
油膜式,高转速,无噪音。
多项参数设定,异常检知,功能显示。
采AC伺服马达驱动。
采用PLC控制回路,稳定性高,操作简单。
采用高刚性结构,坚固耐用。
机械同步装置,适合走心式CNC车床,速度快,稳定性高。
快拆式胶管,更换快速、简易。
全国服务热线:0512-57938379

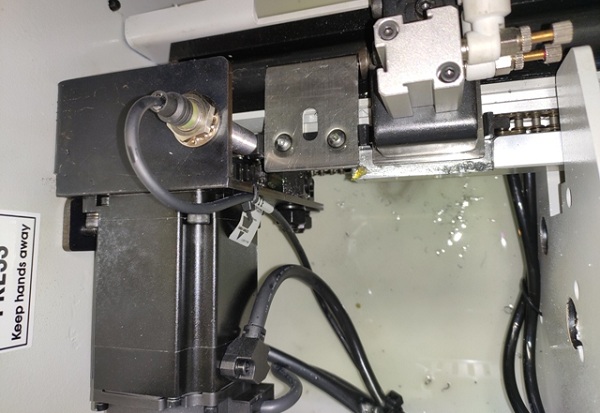

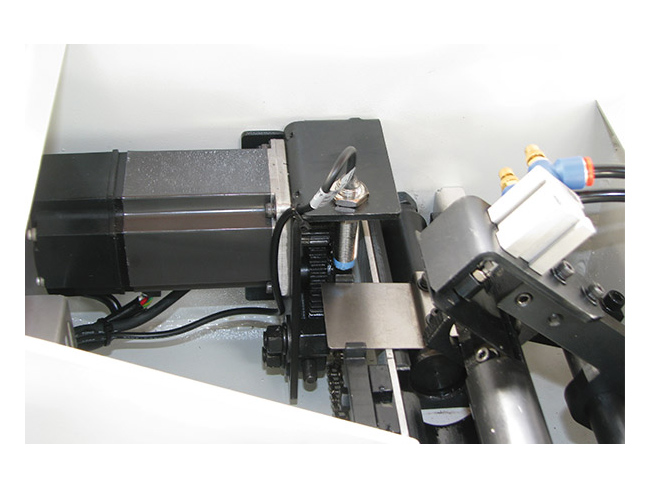

在线咨询传动机构 采用日本伺服马达驱动。 可提供精确送料扭力,速度及位置。 | |

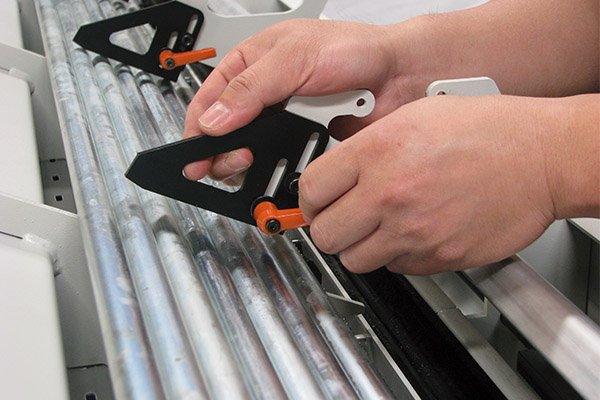

下料机构 下料机构棒材大小调整,简易方便。 | |

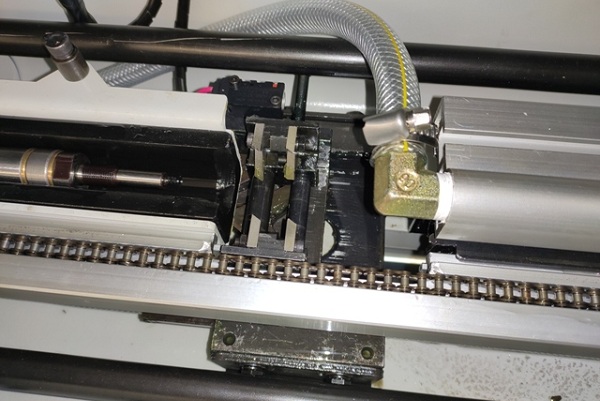

夹刀入料机构 免调整式夹刀,自动定位入料中心, 节省更换棒材时间摇臂式机构,夹持力稳固不松脱。 | |

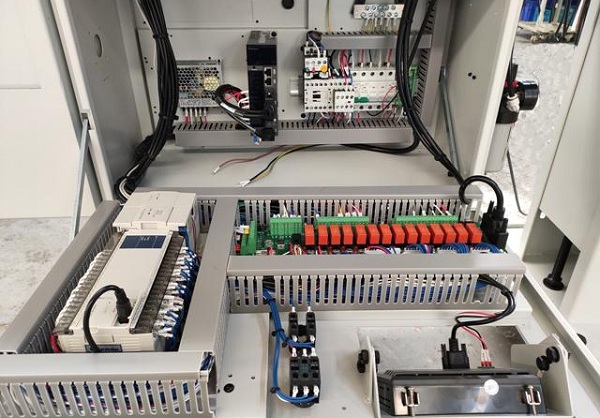

多功能控制系统 采用PLC搭配PCB。 稳定性高,配合CNC车床介面简易。 | |

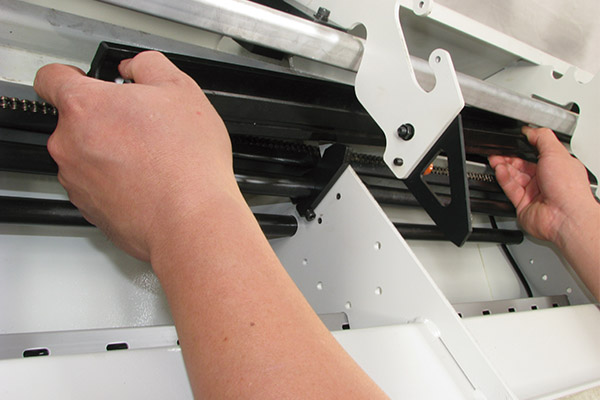

高分子耐磨胶管 快速拆卸定位,缩短交换时间。 降低噪音、减少震动、提高效益。 | |

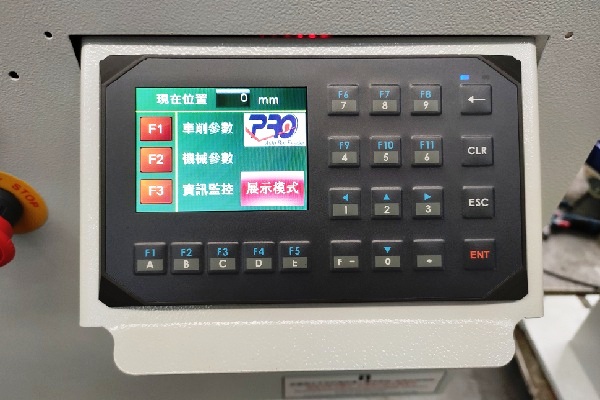

彩色触控式多国语人机介面 多国语彩色触控式多国语人机介面设定与操作。 异警字幕显示,故障排除简易。 | |

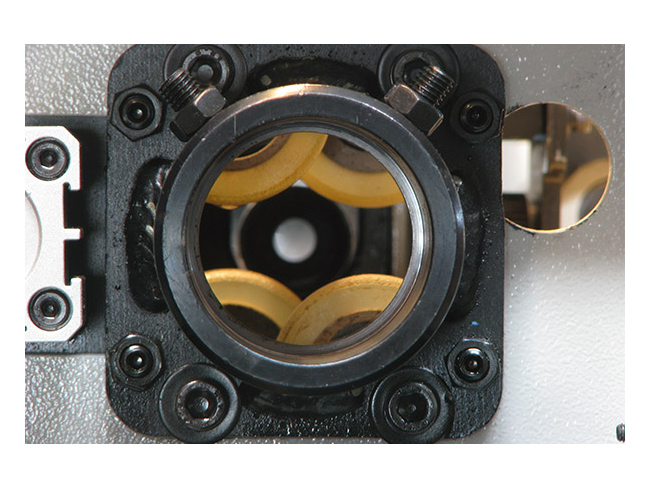

前端防震 降低噪音、减少震动、提高转速。 可更换夹块式防震,免调整更换容易。 | |

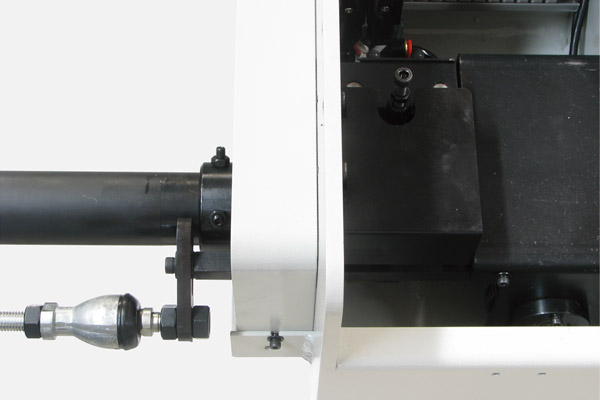

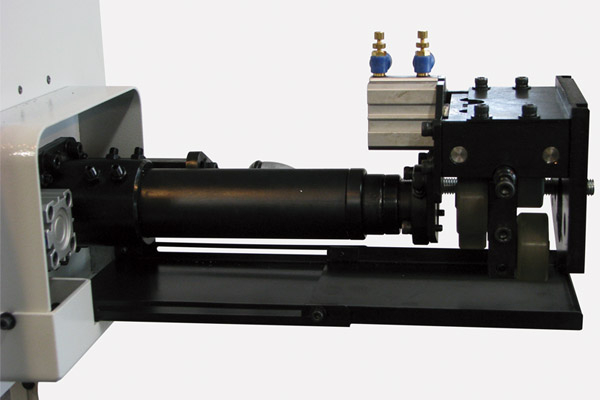

同步装置机构(选配) 机械式同步机构,与车床主轴同步运动。 配合走心式车床,减少棒材弯曲,送料快速。 | |
伸缩套管(选配) 配合走心式车床使用。 车削细小材料防止主轴移动与送料距离加大而弯曲。 |
产品叙述 |
机型 | RAY-12 | RAY-16 | RAY-20 | RAY-23 | RAY-26 |
棒材直径 | ø3~12mm | ø3~16mm | ø3~20mm | ø3~23mm | ø5~26mm |
(1/8"-1/2") | (1/8"-5/8") | (1/8"-25/32") | (1/8"-7/8") | (3/16"-1") | |
ø4~11mm | ø4~14mm | ø4~17mm | ø4~19mm | ø4~21mm | |
(3/16"-7/16") | (3/16"-9/16") | (3/16"-11/16") | (3/4"-13/16") | (3/16"-13/16") | |
胶管尺寸 | 14 | 18 | 22 | 24 | 28 |
棒材容量 | 200mmø10mmx 20(bar) | 200mmø10mmx 20(bar) | 200mmø10mmx 20(bar) | 200mmø10mmx 20(bar) | 200mmø10mmx 20(bar) |
气压供应 | 5-7kg/cm2 | 5-7kg/cm2 | 5-7kg/cm2 | 5-7kg/cm2 | 5-7kg/cm2 |
电源供应 | 3Phase 200~240VAC | 3Phase 200~240VAC | 3Phase 200~240VAC | 3Phase 200~240VAC | 3Phase 200~240VAC |
5A 50/60HZ | 5A 50/60HZ | 5A 50/60HZ | 5A 50/60HZ | 5A 50/60HZ |

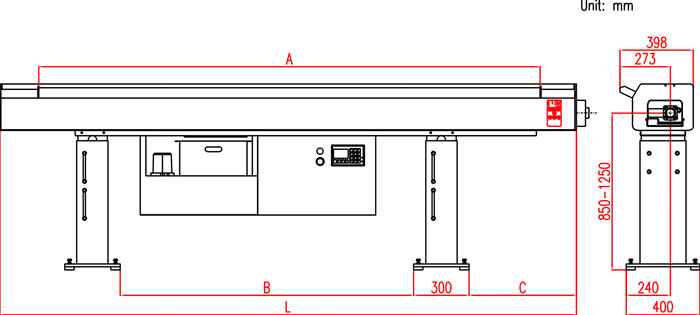

型号 | 27 | 32 | 37 |
L | 3278 | 3808 | 4308 |
A | 2700 | 3200 | 3800 |
B | 1595 | 1595 | 2905 |
C | 584 | 584 | 584 |
重量 | 365kg | 385kg | 410kg |
